Oční protéza - 3D tisk technologií PolyJet na 3D tiskárně Stratasys J750
Zlatá medaile MSV 2022
| PROFIL EXPONÁTU | |
| Exponát: | Oční
protéza - 3D tisk technologií PolyJet na 3D tiskárně Stratasys J750 |
| Výrobce: | Ing.
Ondřej Vocílka pod vedením Doc. Ing. Josef Sedlák, Ph.D. |
| Vystavovatel: | VUT
FSI ÚST OTO v Brně |
| Umístění: |
pavilon
A1, stánek č. 26 |
Stručná charakteristika exponátu

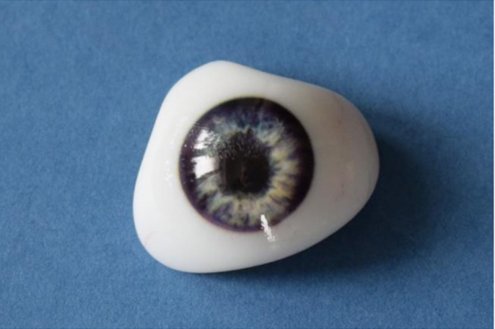

Prototyp estetické oční protézy vyrobený za využití postupů spojených s technologií reverzního inženýrství. Vzhledem ke komplexnosti tvaru protézy byl 3D model získán skenováním ručně vyrobené akrylátové protézy na skeneru ATOS Compact Scan. Po vzoru ruční výroby prošla geometrie modelu úpravou v softwaru 3ds Max, kde byla ve vytipované oblasti vytvořena rovinná plocha pro texturu duhovky. Touto změnou tvaru bylo vytvořeno jádro prototypu protézy. S využitím UV mapování byla na povrch modelu umístěna textura duhovky, která byla získaná úpravou fotografie ze štěrbinové kamery. Jádro prototypu protézy bylo vytisknuto na plnobarevné 3D tiskárně Stratasys J750, která využívá aditivní technologii PolyJet založenou na vytvrzování fotopolymerů. Vytisknuté jádro bylo za účelem vytvoření biokompatibilního povrchu zalito do čirého akrylátu ve formě, která byla vyrobená pomocí původní akrylátové protézy.
